Giải pháp đo 3D

Ngày: 29/10/2020

Giải pháp đo 3D được ứng dụng trong:

- Kiểm tra kích thước, dung sai của sản phẩm gia công: ép nhựa, đúc kim loại, phay tiện CNC, kiểm tra chất lượng gia công khuôn mẫu.

- Kiểm tra nghiệm thu khuôn: Hiệu ứng màu sắc giúp xác định nhanh các vị trí sai lệch so với dung sai bản vẽ được áp đặt: các cung R, các sai lệch gây bởi thiếu xót trong gia công CNC như đổi dao mà vẫn còn lượng dư, các biến dạng vật liệu của quá trình ép nhựa hoặc khuôn đúc.

- Kiểm tra sai lệch biên dạng ống: Các chi tiết ống đặc biệt khó khăn nếu phải đo kiểm tra trên máy CMM truyền thống. Vì có thể bỏ lỡ những thông tin quan trọng khó xác định như: bán kính uốn cong, mặt bích hàn, hoặc các vị trí bị biến dạng trụ.

- Kiểm tra kích thước lớn: Công nghiệp đóng tàu, hàng không, ô tô luôn đòi hỏi các phương pháp đo lường chuyên biệt.Giải pháp này cho phép đo kiểm tra phát hiện sai số thi công tại các vị trí lắp ráp, biên dạng cong của thân tàu thủy hoặc khe hở lắp ghép các thành phần của thân vỏ ô tô. Giúp tiếc kiệm chi phí sản xuất và rút ngắn thời gian thi công đồng thời nâng cao an toàn sản xuất.

Để kiểm soát tốt quá trình sản xuất, nhất là sản xuất hàng loạt (các chi tiết cơ khí, các sản phẩm sản xuất bằng khuôn mẫu) bằng giải pháp 3D Inspection. AVA cung cấp giải pháp đo 3D với độ chính xác cao, được ứng dụng để kiểm tra bề mặt của bất kỳ một chi tiết phức tạp nào không chỉ ở một vài vị trí, kích thước và trọn vẹn cả bề mặt giúp cho việc kiểm tra sai số gia công chi tiết hiệu quả,  nhanh chóng xác định các khuyết tật sản xuất.

Tổng quan về phương pháp đo được sử dụng.

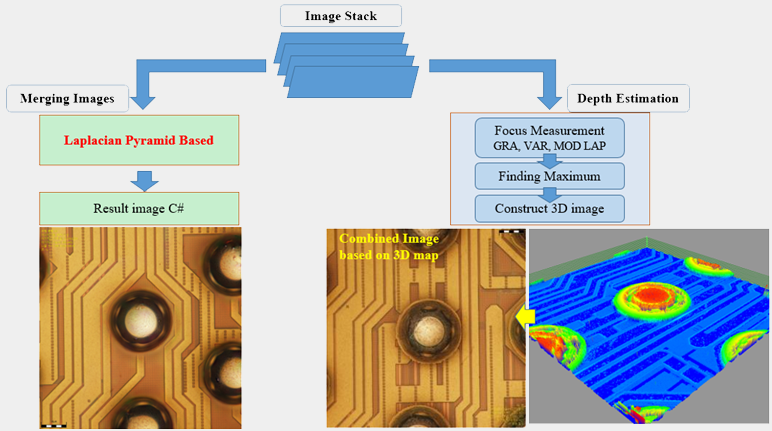

Sơ đồ giải pháp

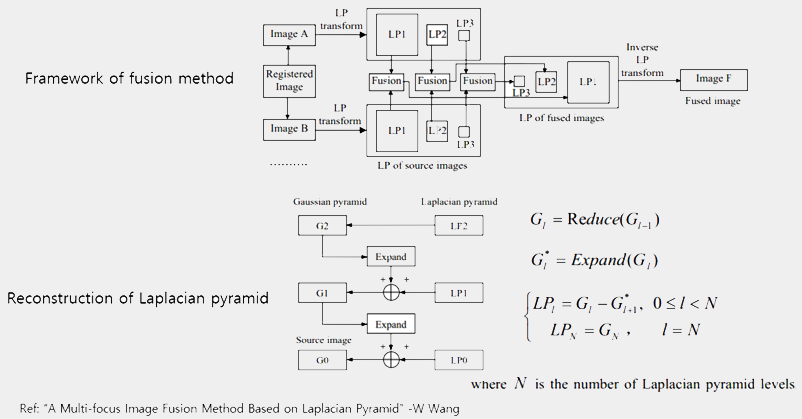

Sử dụng phương pháp Laplacian:

Phương pháp Laplacian

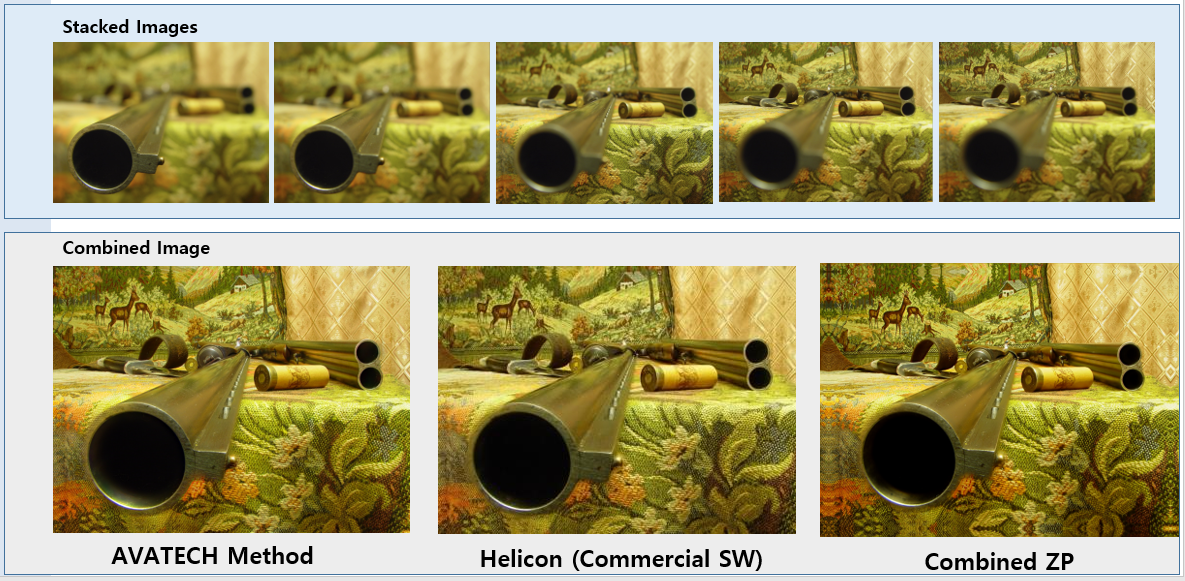

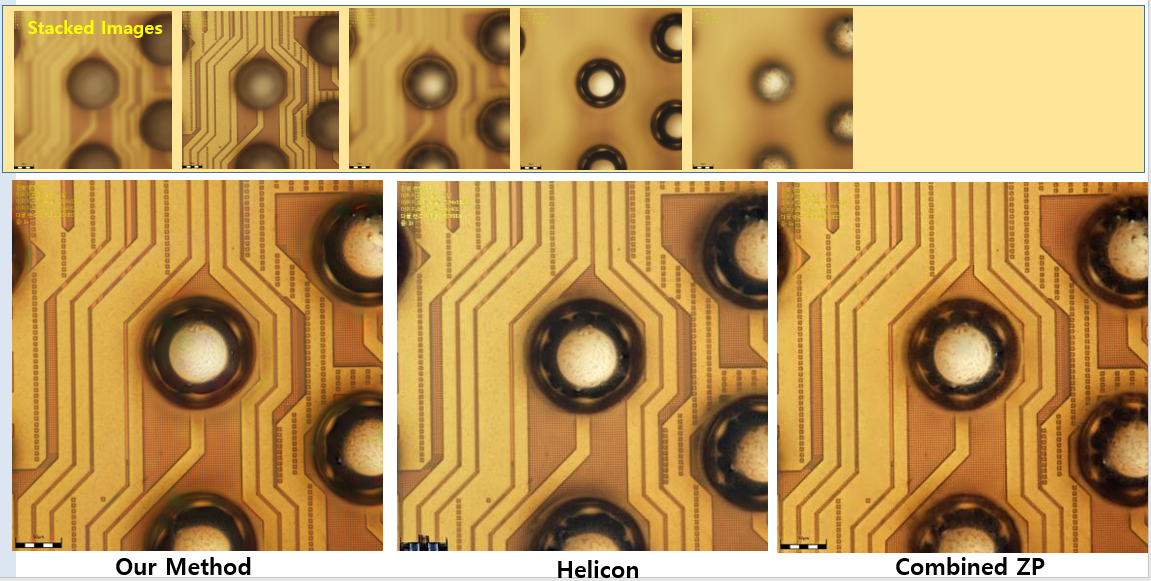

So sánh kết quả kiểm tra của AVA khi sử dụng phương pháp Laplacian.

Kết quả Laplacian

Hệ thống sử dụng thuật toán Gaussian để tìm vị trí điểm đo.

Sử dụng thuật toán Gaussian để tìm điểm

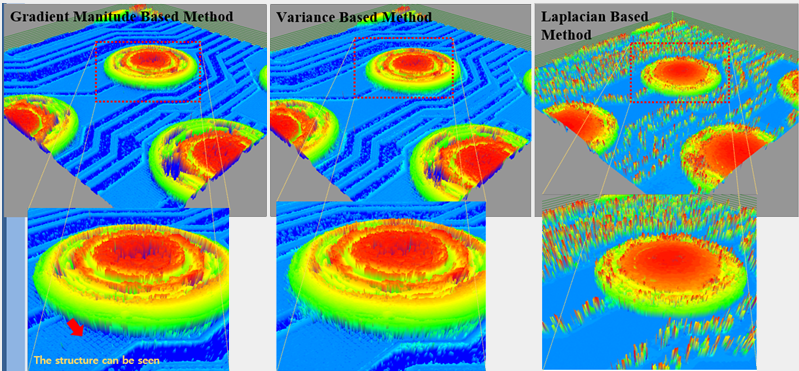

So sánh giữa kết quả đo 3D bằng ba phương pháp: Gradient manitude, Variance và Laplacian.

Bản đồ so sánh độ cao

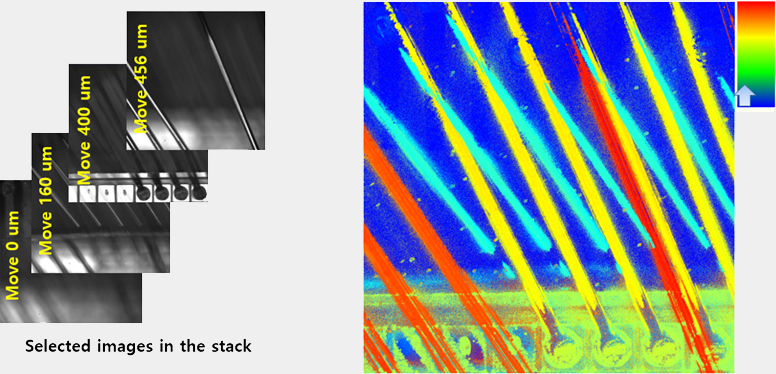

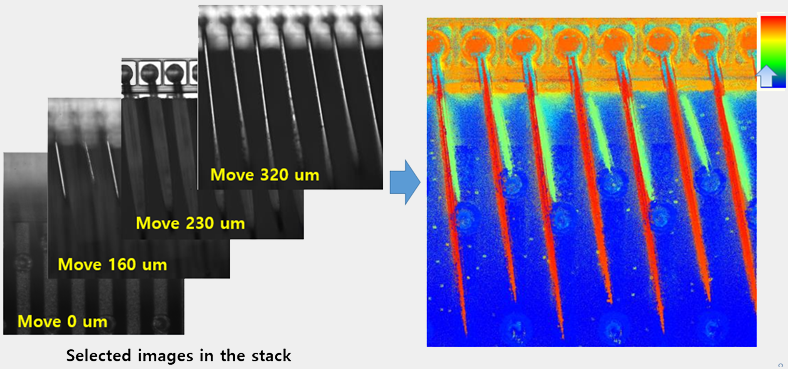

Phía bên trái là các hình ảnh xếp chồng được chọn. Phía bên phải là hình ảnh 3D tương ứng. Chiều cao được hiển thị bằng màu sắc như được hiển thị trong thang màu bên cạnh.

Hiển thị độ cao theo thang màu 3D
